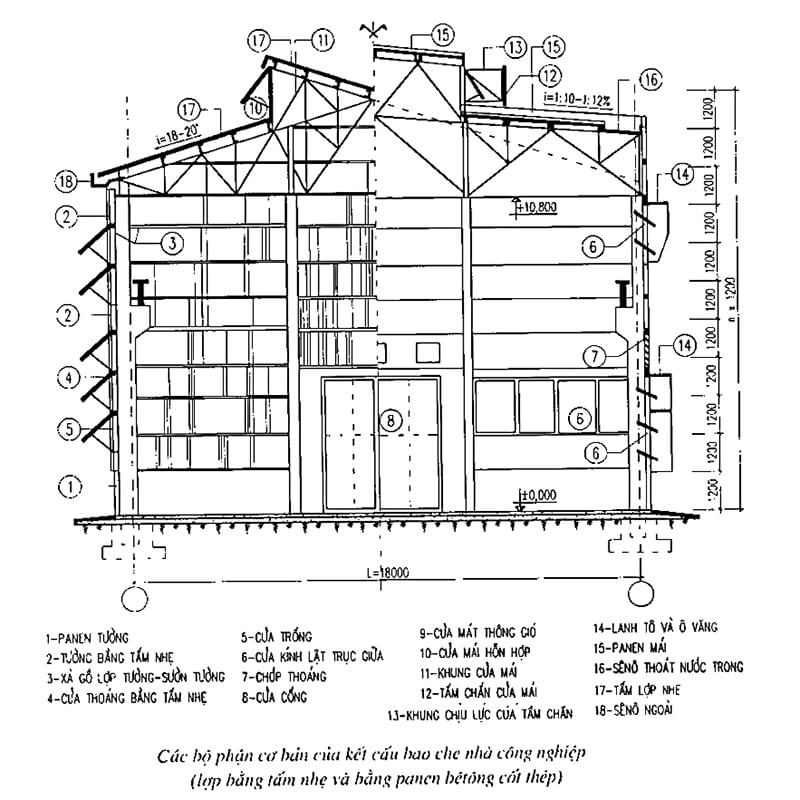

Bản vẽ kết cấu thép là gì?

Bản vẽ kết cấu thép là tài liệu kỹ thuật thể hiện chi tiết cấu trúc của một công trình xây dựng được làm từ thép. Những bản vẽ này đóng vai trò quan trọng trong việc hướng dẫn xây dựng và lắp ráp các phần tử thép của công trình, bao gồm các cột, dầm, xà gồ, và các cấu kiện thép khác. Chúng cung cấp thông tin về kích thước, hình dạng, vị trí và cách liên kết của các thành phần thép trong cấu trúc.

Những điều cần lưu ý quan trọng khi thiết kế bản vẽ kết cấu thép

1. Tuân thủ tiêu chuẩn và quy chuẩn kỹ thuật:

   - Các bản vẽ kết cấu thép cần tuân thủ các tiêu chuẩn quốc gia và quốc tế về thiết kế và thi công kết cấu thép. Điều này đảm bảo rằng kết cấu đáp ứng được yêu cầu về an toàn, chất lượng và hiệu suất. Ví dụ: Tiêu chuẩn Eurocode, tiêu chuẩn ASTM, và các quy định xây dựng địa phương.

2. Tính toán và xác định tải trọng:

   - Bản vẽ cần phải phản ánh các tính toán chính xác về tải trọng mà cấu trúc sẽ phải chịu, bao gồm tải trọng tĩnh (như tải trọng của bản thân cấu trúc) và tải trọng động (như gió, động đất, hoặc tải trọng do hoạt động). Điều này giúp đảm bảo rằng kết cấu thép có đủ khả năng chịu lực và bền vững trong suốt thời gian sử dụng.

3. Chi tiết liên kết và mối nối:

   - Các bản vẽ cần phải thể hiện rõ các chi tiết liên kết giữa các phần tử thép, như mối nối hàn, bu lông, hoặc các khớp nối khác. Điều này rất quan trọng để đảm bảo tính ổn định và khả năng chịu lực của kết cấu.

4. Kích thước và hình dạng:

   - Cần đảm bảo rằng tất cả các kích thước và hình dạng của các phần tử thép được thể hiện chính xác. Điều này bao gồm chiều dài, chiều rộng, độ dày của thép, và các kích thước của các lỗ khoan hoặc cắt.

5. Vị trí và định vị của các cấu kiện:

   - Bản vẽ cần chỉ rõ vị trí chính xác của các phần tử thép trong tổng thể cấu trúc. Điều này giúp các nhà thầu và công nhân lắp ráp cấu trúc một cách chính xác và hiệu quả.

6. Kiểm tra sự tương thích với các hệ thống khác:

   - Cần đảm bảo rằng thiết kế kết cấu thép không gây cản trở hoặc xung đột với các hệ thống khác của công trình, chẳng hạn như hệ thống điện, cấp thoát nước, hoặc hệ thống HVAC.

7. Phân tích và kiểm tra an toàn:

   - Đảm bảo rằng các bản vẽ đã được phân tích và kiểm tra an toàn kỹ lưỡng. Điều này bao gồm việc kiểm tra khả năng chịu lực, sự ổn định và độ bền của cấu trúc trong các điều kiện khác nhau.

8. Tài liệu và ghi chú:

   - Đảm bảo rằng tất cả các ghi chú và tài liệu liên quan được bao gồm trong bản vẽ, chẳng hạn như thông tin về loại thép sử dụng, phương pháp thi công, và các yêu cầu kỹ thuật khác.

9. Tính khả thi trong thi công:

   - Thiết kế cần phải cân nhắc đến khả năng thi công và lắp ráp thực tế. Điều này bao gồm việc kiểm tra xem liệu các phần tử có thể được vận chuyển và lắp đặt dễ dàng hay không.

10. Sửa đổi và cập nhật:

    - Bản vẽ kết cấu thép cần được cập nhật thường xuyên để phản ánh các thay đổi trong thiết kế hoặc các yêu cầu mới trong quá trình thi công. Điều này giúp tránh những sai sót và đảm bảo sự chính xác trong thực hiện.

=> Bản vẽ kết cấu thép là tài liệu quan trọng trong quá trình thiết kế và thi công công trình xây dựng. Việc thiết kế bản vẽ kết cấu thép yêu cầu sự chú ý đến nhiều yếu tố kỹ thuật và an toàn để đảm bảo rằng cấu trúc không chỉ đáp ứng các yêu cầu về chức năng mà còn bền vững và an toàn trong suốt thời gian sử dụng. Việc tuân thủ các tiêu chuẩn, thực hiện các tính toán chính xác và đảm bảo chi tiết liên kết rõ ràng sẽ giúp tạo ra những công trình thép chất lượng và đáng tin cậy.
